Jak funguje jistič vakuového obvodu?

TheVysavadlo jističeje nepostradatelný rozváděč v energetickém systému. Skládá se hlavně ze tří částí: rámu, oblouku hasicí komory (tj. Vakuová bublina) a operačního mechanismu. Mezi nimi je vodivý obvod jádro součástí jističe, který je pečlivě složen z vstupních a výstupních vodivých tyčí, izolačních podpůrných podpůrných, vodivých svorek, měkkých spojení a vakuových obloukových hasicích komor.

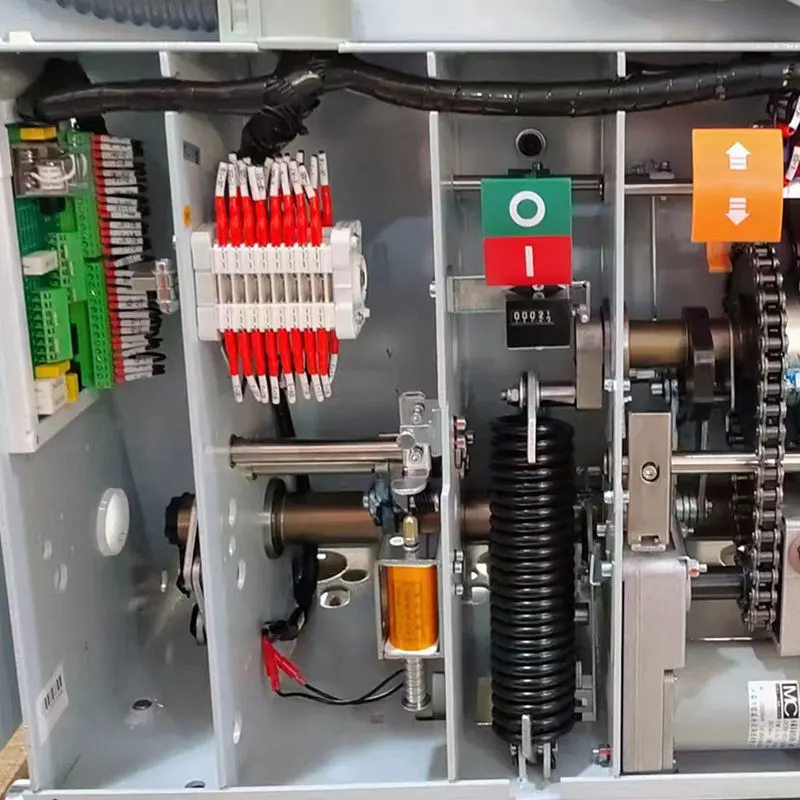

Provozní mechanismus je zodpovědný za provádění uzavíracího a otevíracího operací jističe obvodu, včetně uzavírání pružin, systémů skladování energie, nadproudového uvolnění, otevírání a zavírání cívek a dalších komponent. Při práci mechanismus dosahuje přesné kontroly proudu prostřednictvím ukládání elektrické energie, elektrické otevření a zavírání a manuální funkce.

Když proud dosáhne předem stanovené hodnoty,Vysavadlo jističebude používat aktuální charakteristiky nulového přechodu ve vysokém vakuovém prostředí k uhasit oblouk rychlou difúzí plazmy a účinně odřízne proud. Uprostřed zahrnuje několik kroků, jako je skladování a uzavření energie. Prostřednictvím řady přesných mechanických účinků je zajištěna stabilita a spolehlivost jističe obvodu.

Operace otevření je taková, že když je jistič v uzavřeném stavu, je přijímán otevírací signál a úvodní elektromagnet začne fungovat, což způsobí přitahování železa. Tato akce způsobí, že se horní tyč v úvodním vydání pohybuje nahoru, což zase způsobí otáčení hřídele. Série řetězových reakcí povede horní tyč nahoru a zatlačí ohnutou desku, což způsobí, že pohánějí poloviční hřídel, aby začala otočit proti směru hodinových ručiček. Jakmile jsou odemčeny poloviční šachta a rocker rameno, úvodní pružina se okamžitě projeví a tlačíjističdokončit úvodní akci.
