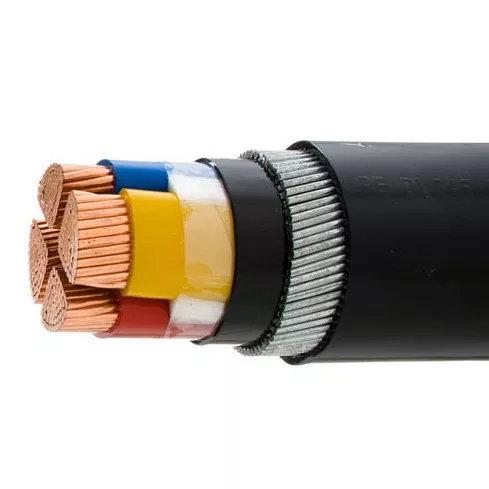

Tato otázka se objevuje téměř na každém setkání se specifikací kabelů. Krátká odpověď: neexistuje jediná globální definice. Různé normalizační orgány kreslí čáru na různých místech a tato nejednoznačnost může způsobit skutečné bolesti hlavy během realizace projektu.

Tři standardy, tři různé odpovědi

Praktický konsenzus: pod 2 000 V je nízké napětí, nad 35 kV je vysoké napětí a vše mezi tím je střední napětí. Šedá oblast se nachází mezi 1 kV a 2 kV, kde klasifikace zcela závisí na tom, která norma řídí váš projekt.

Skutečná odpověď: Záleží na tom, kde se váš projekt nachází

Pro inženýry a nákupní týmy je akademická debata méně důležitá než znalost toho, která norma platí pro vaši konkrétní instalaci.

Americké projekty (rámec IEEE/NEC): Kabel středního napětízačíná na 2000V. Nejběžnější jmenovité hodnoty kabelů, se kterými se setkáte, jsou 5 kV, 8 kV, 15 kV, 25 kV a 35 kV. U jaderných elektráren mějte na paměti, že IEEE 1186-2025 nyní rozšiřuje strop vysokého napětí na 46 kV.

Mezinárodní projekty (rámec IEC): Střední napětí obvykle začíná na 1 kV. Standardní jmenovité hodnoty zahrnují 3,3 kV, 6,6 kV, 11 kV, 22 kV a 33 kV. Například australský standard AS/NZS 1429.1 pokrývá kabely od 1,9/3,3 kV až po 19/33 kV.

Projekty solární a obnovitelné energie: Napětí systému se obvykle pohybuje mezi 1 kV a 35 kV. Dvě nejběžnější úrovně jsou 15 kV (odpovídající propojení sítě 12,47 kV nebo 13,8 kV) a 35 kV (odpovídající 34,5 kV).

Tři kritické parametry, které musíte zkontrolovat

Jmenovité napětí kabelu je obvykle označeno jako Uo/U, například 6,35/11 kV. Zde je význam jednotlivých čísel:

Nedívejte se pouze na „třídu napětí“ kabelu a nepředpokládejte, že odpovídá. Přizpůsobte Uo napětí mezi fázemi a zemí vašeho systému a U napětí mezi fázemi vašeho systému. Chyba je jednou z nejčastějších příčin předčasného selhání kabelu.

Stíněné vs. Nestíněné: Kdy je to povinné?

Další otázka, která těsně následuje: při jakém napětí potřebuji stíněný kabel?

Pro kabel provozovaný nad 5 kV není stínění volitelné. Kovové stínění vyrovnává napětí elektrického pole, přenáší poruchový proud a chrání před elektromagnetickým rušením. IEEE 1816-2024 věnuje celý standard správnému zakončení a spojování stíněných kabelů od 2,5 kV do 46 kV, přičemž zdůrazňuje, že zpracování koncovek je často kritičtější než samotný kabel.

Rychlý průvodce rozhodováním

Sečteno a podtrženo

Kabel středního napětízačíná někde mezi 1 kV a 2,5 kV, podle toho, jakou normu váš projekt dodržuje. Pro projekty v USA je praktická odpověď 2 000 V. U projektů řízených IEC je to 1 kV.

Na čem záleží více než na prahu, je toto: porozumět skutečným hodnotám Uo/U vašeho systému, potvrdit požadavek na stínění a věnovat pozornost zpracování zakončení stejně jako specifikaci kabelu. Nejdražší kabel na světě předčasně selže, pokud je spoj špatně proveden.
