Suchý transformátor: Co byste měli vědět, než si jeden vyberete?

1. Co je to suchý transformátor?

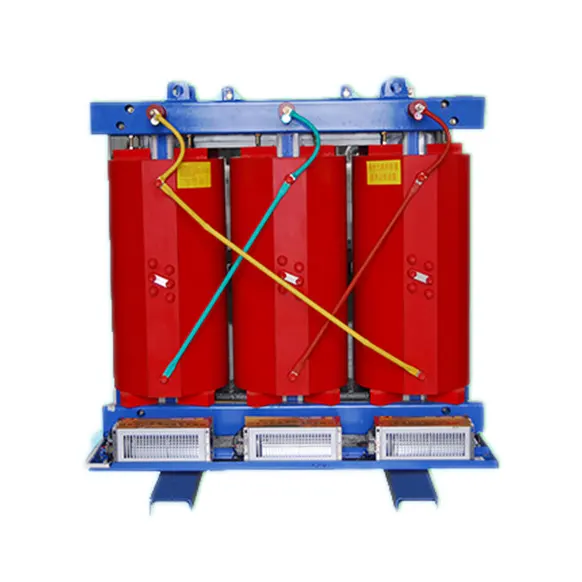

A suchý transformátor je statické elektrické zařízení, které přenáší energii elektromagnetickou indukcí bez použití kapaliny (oleje) k izolaci nebo chlazení. Místo toho jsou jeho jádro a vinutí zapouzdřeny do pevných izolačních materiálů, jako je epoxidová nebo polyesterová pryskyřice, a teplo je odváděno přirozenou nebo nucenou cirkulací vzduchu.

Tato konstrukce zcela eliminuje riziko úniku oleje a požárů, díky čemuž jsou transformátory suchého typu preferovanou volbou pro vnitřní instalace, hustě obývané budovy a ekologicky citlivé oblasti.

2. Klíčové výhody a typické aplikace

Běžné aplikace:

Nemocnice, datová centra, výškové budovy
Průmyslové závody (chemie, textil, těžba)
Systémy obnovitelné energie (pevně větrná, solární)
Námořní a pobřežní plošiny (s vhodnými kryty)
Omezení, která je třeba mít na paměti:
Vyšší počáteční náklady než u olejových transformátorů
Nižší účinnost odvodu tepla – obecně omezená na jmenovité hodnoty pod ~2 000 kVA ve standardních provedeních
V některých případech mírně vyšší slyšitelný hluk

3. Dva hlavní typy: VPI vs. Cast Coil

Tip pro výběr: Pokud má váš web vysokou vlhkost, korozivní plyny nebo časté mytí, zvolte litou cívku. Pro čisté a suché vnitřní prostředí poskytuje VPI nejlepší hodnotu.

4. Parametry výběru klíče

Získejte je hned, než určíte transformátor.

5. Základy instalace a uvedení do provozu

Dobrý transformátor může předčasně selhat, pokud je instalace nedbalá. Postupujte podle těchto kritických bodů.

Umístění a odbavení

• Instalujte na suchém, dobře větraném místě – bez korozivních plynů, kapající vody a nebezpečí záplav.

• Kolem krytu udržujte alespoň 12–18 palců (30–45 cm) volného prostoru pro cirkulaci vzduchu.

Základ a montáž

• Umístěte na rovný podklad odolný proti vibracím, který unese celou váhu.

• Pokud je možná rezonance podlahy, použijte antivibrační podložky.

Elektrické připojení – co dělat

• Použijte flexibilní měděné/hliníkové spoje ke svorkám – zabráníte tak mechanickému namáhání tahem za průchodky.

• Utáhněte všechny šroubové spoje na hodnoty točivého momentu uvedené v příručce. Přílišné utažení může poškodit závity; nedostatečné utažení způsobuje horká místa.

• Uzemnění: Pevně ​​připojte jak kryt, tak neutrální bod k uzemňovací mřížce stanice.

Kontroly před uvedením do provozu

Test izolačního odporu: Použijte megaohmmetr (stupnice 500 V nebo 1000 V). Minimální přijatelná hodnota: 2 MΩ na kV jmenovitého napětí. Pokud je nižší, před zapnutím vinutí vysušte.
Ověřte, že všechna vnitřní zakončení odpovídají schématu na typovém štítku.
Před uvedením do provozu otestujte provoz ventilátoru a alarmy termostatu/termistoru.

6. Denní provoz a údržba – skutečná práce

Pamatujte: Nízká údržba neznamená žádnou údržbu. S trochou péče dosáhnete dlouhé životnosti 20–30 let.

Čištění – priorita #1

Hromadění prachu je jediným největším nepřítelem suchých transformátorů. Zachycuje teplo, podporuje částečné vybíjení a snižuje dielektrickou pevnost.

Čistěte alespoň jednou ročně – častěji v prašných nebo průmyslových oblastech.
Používejte vysavač s nekovovou hubicí nebo suchý stlačený vzduch s tlakem < 25 psi (170 kPa) – nikdy nepoužívejte vysoký tlak, který by mohl poškodit izolaci nebo protlačit prach hlouběji.

Vizuální a mechanické kontroly (každých 6–12 měsíců)

Sledování izolace

• Zaznamenávejte hodnoty izolačního odporu každý rok (nebo po větší práci).

• Porovnejte s předchozími hodnotami – konzistentní klesající trend je varovným signálem, i když je absolutní hodnota stále nad minimem.

7. Běžné chyby a praktická náprava

8. Rychlý průvodce – Kontrolní seznam pro výběr

1. ☐ Výpočet zatížení + 20‑25% marže

2. ☐ Jmenovité napětí odpovídá systému

3. ☐ Třída izolace – F nebo H, podle okolního prostředí

4. ☐ Typ – VPI (čisté vnitřní prostory) vs. Cast Coil (drsné)

5. ☐ Krytí IP – IP20 (uvnitř) / IP23+ (venkovní/mokré)

6. ☐ Chlazení – přirozené nebo s ventilátorem

7. ☐ Ověřena vzdálenost, větrání a zatížení podlahy

8. ☐ Zdokumentované hodnoty uzemnění a krouticího momentu

A suchý transformátorje investicí do bezpečnosti, spolehlivosti a ochrany životního prostředí. Jeho úspěch v této oblasti závisí méně na typovém štítku a více na třech praktických možnostech:

• Vybírejte s realistickými okraji a ochranou životního prostředí.

• Instalujte opatrně – dobré připojení a dobrý vzduch.

• Provádějte pravidelné čištění a sledování podle trendů.

Dělejte tyto tři věci dobře a váš suchý transformátor bude poskytovat desítky let bezproblémové služby.
